三相四线电表接法比单相电表要复杂一些,我们可以把一块三相电表,看成三块单相电表,你就会觉得容易很多,三相四线电…

三相四线电表接法比单相电表要复杂一些,我们可以把一块三相电表,看成三块单相电表,你就会觉得容易很多,三相四线电表有两种接线方法,一种是直入式接线法,一种是互感式接线法。

三相四线电表接线图直入式:

三相四线电表接线图全解 含实物图插图

1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈,1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。更多电工知识尽在浩宁电表网cshnkj.com

三相四线电表直入式实物图

三相四线电表接线图全解 含实物图插图1

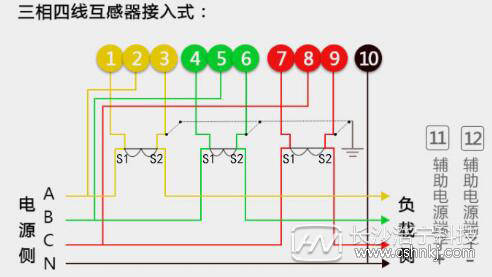

三相四线电表接线图互感式:

三相四线电表接线图全解 含实物图插图2

翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端,即电流进线端;

3、6、9接电流互感器二次侧S2端,即电流出线端;

2、5、8分别接三相电源;

10、11是接零端。为了安全,应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。下面是详细操作。

A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出

B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出

C红线,电压线接入8号口,电流线经过第3个电流互感器S1接入7号口输入,S2接入9号口输出

N黑线一般代表零线,直接接入10号口。

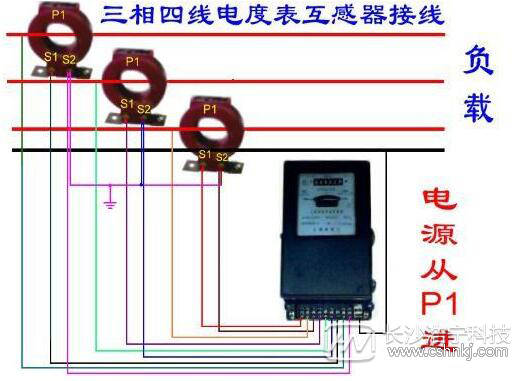

三相四线接线图互感式实物图

三相四线电表接线图全解 含实物图插图3
